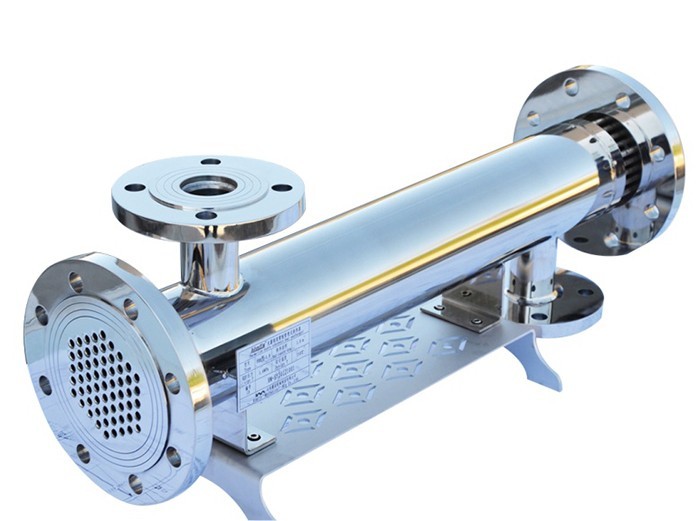

雙管板換熱器是一種與我們生活息息相關的產品，實現物料之間熱量交換。換熱器采用雙管板結構設計，使管程和殼程分別采用各自的管板進行連接，不僅使得結構更加緊密，美觀大方，而且提供了更大的傳熱性能，更好地服務于我們的生活重要的環節。
工作原理：物料在管程內流動，冷熱媒介在殼程內流動，物料與冷熱媒介通過緊湊排列的管束，進行熱交換，以達到工藝上的溫度要求，在運行的前提下，雙管板換熱器采用小間隙設計。在有限的單位面積內盡可能增加換熱管的數量，將單位面積內換熱管數量增加數倍，大大提高了單位體積內的換熱能力。在相同壓力損失情況下，其傳熱系數比管式換熱器高3-5倍，占地面積為管式的三分之一，熱回收率可高達百分之90以上。
  雙管板換熱器是一種在一端具有一定間隙的兩個管板的換熱器，或相當于具有一定間隙兩個管的換熱。采用固定管板結構，管束不能抽出清洗。在換熱管端部有一塊管板，稱為外側管板，與換熱管及管箱法蘭連接。在距換熱管端部較近的位置還有一塊管板，稱為內側管板。外側管板與內側管板之間組成一個不承受壓力的隔離腔。

　一般有兩種型式的雙管板換熱器，普通型雙管板和整塊式。在實際應用中，普通型應用較為普遍，由于整塊式管板加工麻煩，所以很少使用，雙管板換熱器在水循環系統中的應用是非常廣泛的，主要用于高溫、高壓、易燃、易爆、有毒或較強腐蝕介質的工況下。若要更好地推廣應用，須掌握好設計、制造、運行、維護各個環節。希望通過這篇文章，讓大家對雙管板換熱器有了新的認識。
